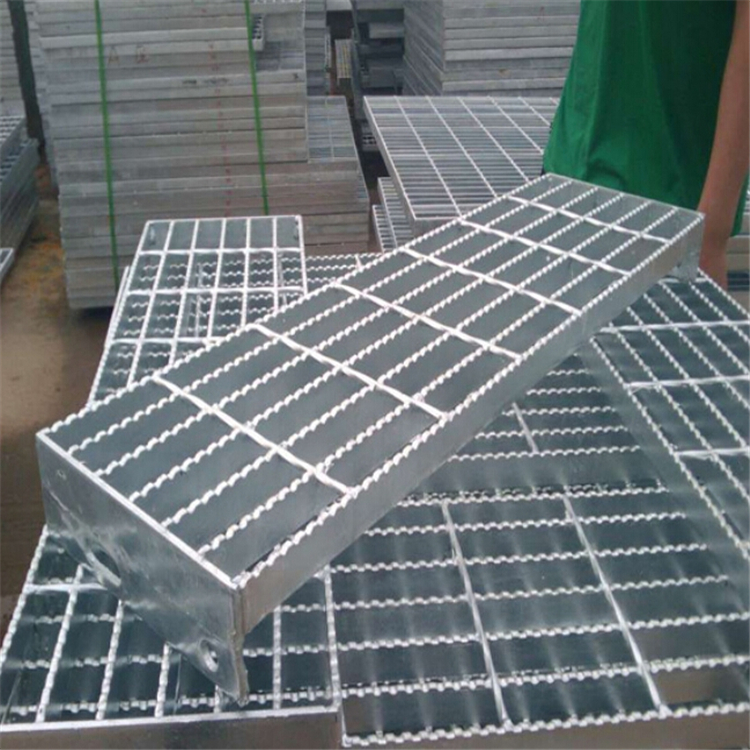

楼梯踏步板的宽度和长度展示

第一条 楼梯踏步板外形尺寸和规格型号

钢梯踏步板规格型号(mm) 外形尺寸（mm）

注：最小宽度为600mm，最大宽度不宜大于1200mm。

第二条 对于单人通过的楼梯，其两斜梁或护栏之间的宽度应不小于600mm； 当楼梯频繁地承受几个人同时交叉通过或用作人员的撤离路线时，梯宽应增加到l200mm。

第三条 楼梯踏步板的突沿处应能承受1.5KN的荷载，当宽度不大于1200mm，该荷载作用在100mm×100mm面积上；当宽度大于1200mm，在每对称的600mm处加荷载1.5KN， 楼梯踏板的挠度应不超过跨距的1／500。

第四条 楼梯踏板和梯段平台应具有良好的防滑性能。

第五条 相邻的上下两块楼梯踏步板的垂直投影的搭接部分应不小于10mm。

第六条 踏步板与梯梁的连接采用焊接或螺栓固定，见下图。采用螺栓固定时，螺栓规格不得小于M10

踏步板与梯梁的连接

第七条 踏步板采用螺栓连接的端边板尺寸t安装孔A尺寸见图A.2及表A.1。注：安装孔也可选用 25×14 的长圆孔．以便于安装。

图 A.2 端边板尺寸 t 安装孔 A 的尺寸

表A.1 端边板尺寸t及安装孔A尺寸选用

第八条 踏步板的端边板应与每根承载扁钢单面满焊，焊缝为不小于3mm的贴角焊；如有前护板，必须贯穿整个踏步板，前护板宽度应不小于25mm。

第九条 踏板的型式分为T1、T2、T3和T4四种

第十条 踏步板的允许偏差：踏步板允许偏差应符合图A.3的规定。
